产品定义
直流电机调速器用于直流永磁电机,直流并励,他励,复励电机,伺服直流电机等多种直流马达上,用于对电机运动速度,运动位置进行精细调节和控制的传动装置。
该系列1HP直流马达调速器采用PWM脉宽调制技术/可控硅来控制输出电压大小及稳定度。由于调制频率高,故能在输出电压很低的情况下,亦能使直流电机实现低噪声、平滑的运行。本机还具有完备的保护功能;如过流,短路,电压(外部输入电压低于160VAC )保护。延时启动时间可调,缓降时间可调,电流补偿并可以实现正反转和联动控制等功能。

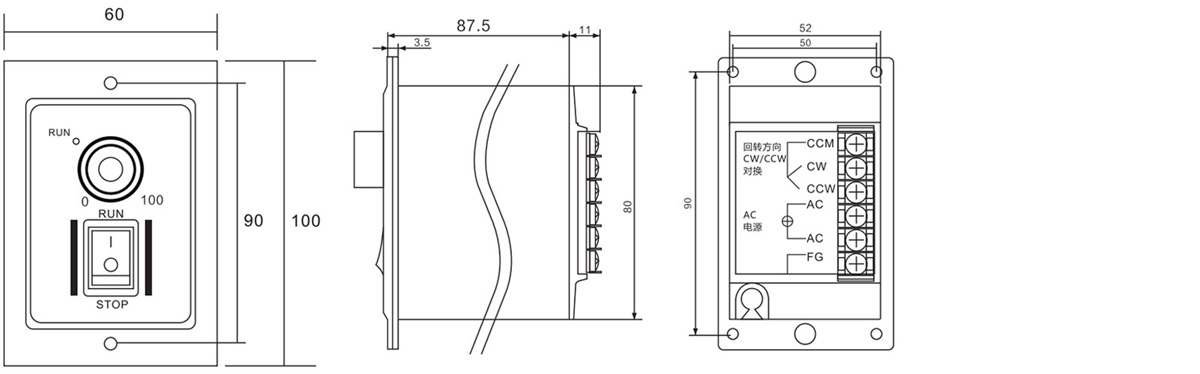

直流调速器

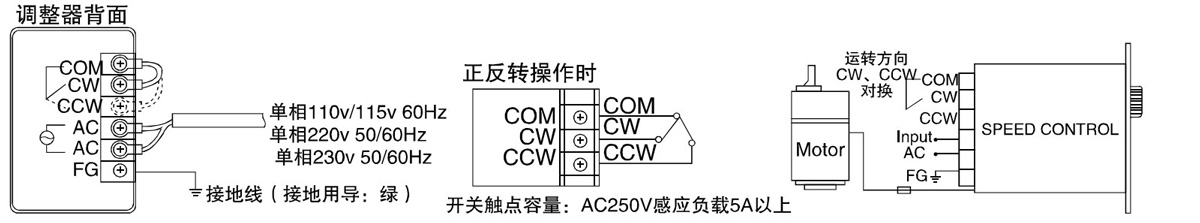

控制器接线图

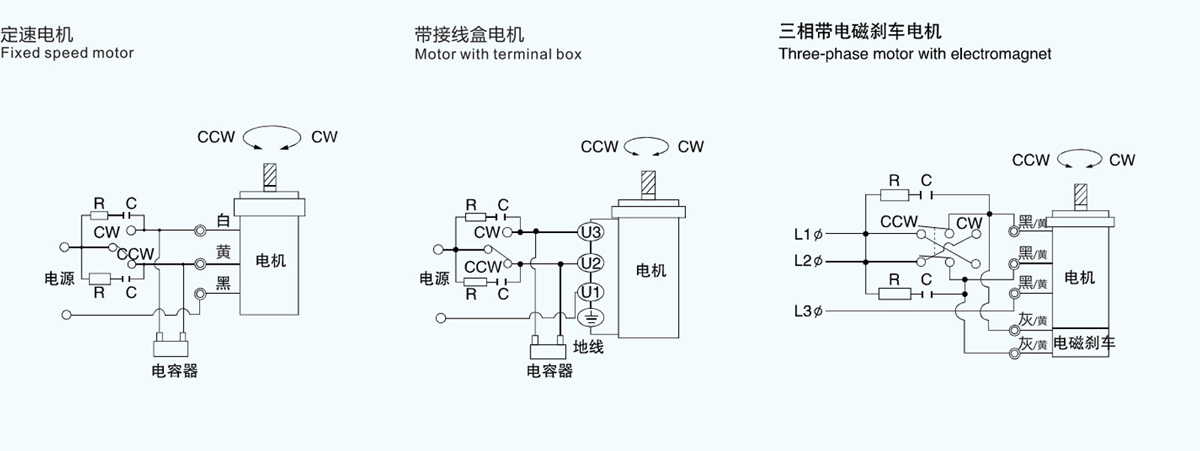

接线图

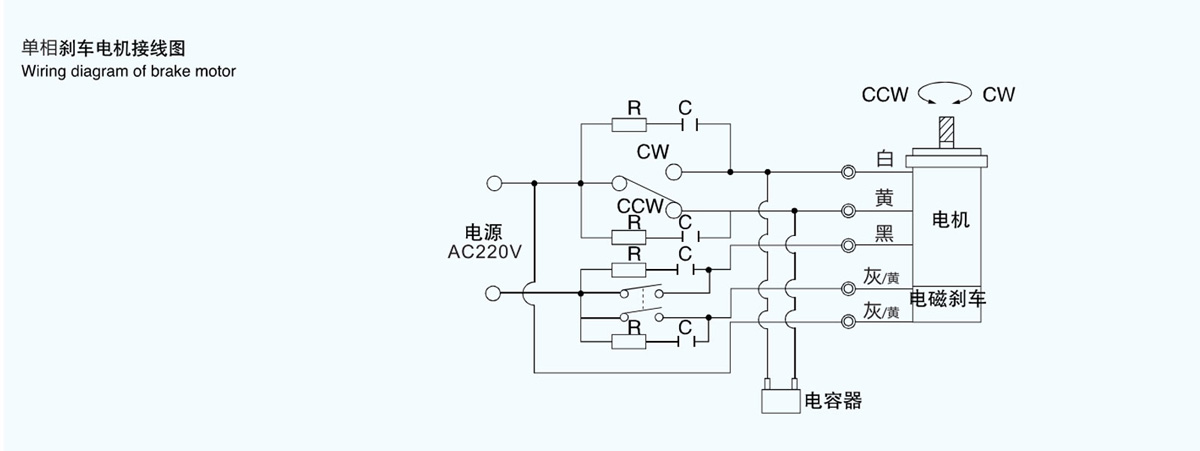

说明:普通刹车线为两根灰线;
KB牌刹车线为两根黄线;
三相380V为三根黑线;
三相220V为三根黄线;
三相六线为三根黄线、三根白线.
